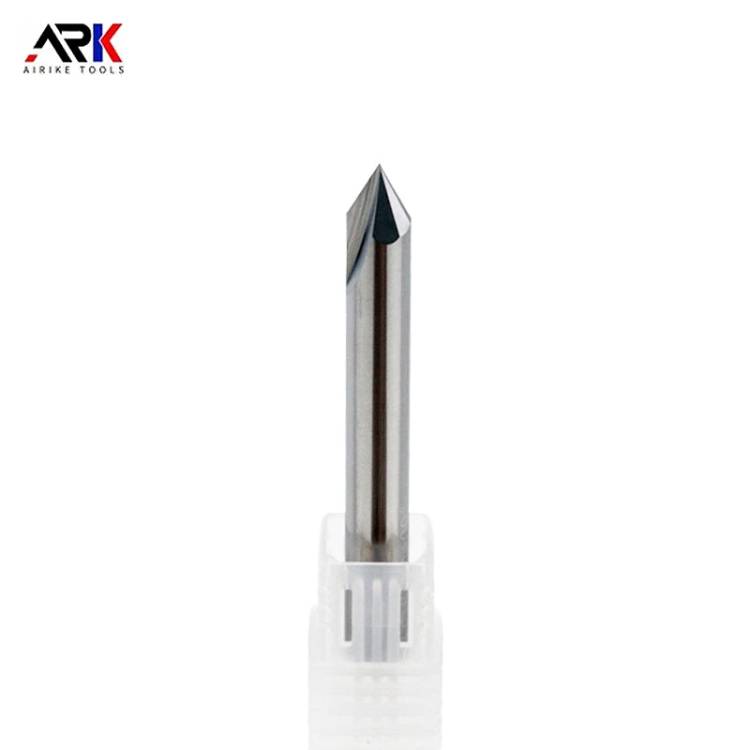

เครื่องตัดมุม

เครื่องตัด Chamfering zhongyeda ยังมีวัสดุที่หลากหลาย หัวกัดลบมุมทำจากเหล็กความเร็วสูงมีความเหนียวและประสิทธิภาพการตัดที่ดีตลอดจนความทนทานสูง ราคาค่อนข้างต่ำ พวกเขาจะใช้กันอย่างแพร่หลายในการลบมุมของโลหะธรรมดาและวัสดุที่ไม่ใช่โลหะเช่นโลหะผสมอลูมิเนียมโลหะผสมทองแดงและไม้ หัวกัดลบมุมที่ทำจากซีเมนต์คาร์ไบด์มีความแข็งสูงมากและทนต่อการสึกหรอได้ดีพวกเขาสามารถทนต่อความเร็วในการตัดที่สูงขึ้นและแรงตัดที่มากขึ้น เหมาะสำหรับวัสดุแปรรูปที่มีความแข็งสูงกว่าเช่นเหล็กและทำการลบมุมได้ดีด้วยความแม่นยำสูงและความต้องการคุณภาพพื้นผิวสูง

ในแง่ของฟังก์ชันเครื่องตัดลบมุมมีบทบาทสำคัญในมือข้างหนึ่งก็สามารถเอาเสี้ยนและมุมคมบนขอบของชิ้นงานทำให้ขอบเรียบและโค้งมนซึ่งไม่เพียงแต่ช่วยเพิ่มคุณภาพการปรากฏตัวของชิ้นงาน, แต่ยังมีประสิทธิภาพหลีกเลี่ยงรอยขีดข่วนและการบาดเจ็บอื่นๆให้กับผู้ประกอบการในระหว่างการใช้งานในภายหลัง ในทางกลับกันการลบมุมสามารถปรับปรุงประสิทธิภาพการประกอบของชิ้นงานได้ตัวอย่างเช่นในการประกอบชิ้นส่วนทางกลขอบลบมุมจะพอดีระหว่างชิ้นส่วนได้ง่ายขึ้นลดความต้านทานการประกอบและปรับปรุงความแม่นยำในการประกอบและประสิทธิภาพ นอกจากนี้ในบางเทคโนโลยีการประมวลผลพิเศษ Chamfering ยังสามารถสร้างเงื่อนไขที่ดีขึ้นสำหรับการเชื่อมต่อมาภาพวาดและกระบวนการอื่นๆและเพิ่มความแข็งแรงในการเชื่อมต่อและการยึดเกาะเคลือบ

ไม่ว่าจะอยู่ในการประมวลผลชิ้นส่วนเครื่องจักรกลที่มีความแม่นยำหรือในการผลิตฮาร์ดแวร์และผลิตภัณฑ์ไม้ทุกวันมีด Chamfering ได้กลายเป็นเครื่องมือที่สำคัญสำหรับการประมวลผลขอบที่ดีและการปรับปรุงคุณภาพของผลิตภัณฑ์ด้วยโครงสร้างที่เป็นเอกลักษณ์การเลือกวัสดุที่หลากหลายและฟังก์ชั่นที่มีประสิทธิภาพ

1. มีดลบมุมด้านเดียว

คุณสมบัติ: มีขอบตัดเพียงอันเดียวแรงตัดมีขนาดเล็กและพื้นผิวการตัดค่อนข้างแบน เหมาะสำหรับการประมวลผลชิ้นงานที่มีความต้องการสูงสำหรับการตัดพื้นผิวและความต้องการความแม่นยำที่เข้มงวดเช่นชิ้นส่วนเครื่องมือความแม่นยำชิ้นส่วนอิเล็กทรอนิกส์ฯลฯอย่างไรก็ตามเนื่องจากมีคมตัดเพียงอันเดียวจึงง่ายต่อการสวมใส่อายุการใช้งานจึงค่อนข้างสั้นและความเร็วในการตัดช้าและประสิทธิภาพการประมวลผลต่ำ

สถานการณ์ที่เกี่ยวข้อง: ใช้กันทั่วไปสำหรับการลบมุมในทิศทางเดียวเช่นการลบมุมขอบของชิ้นส่วนขนาดเล็กบางส่วน หรือลบมุมด้วยความต้องการสูงสำหรับมุมและความแม่นยำเฉพาะ

2.เครื่องตัดมุมสองคม

คุณสมบัติ: มันมีสองขอบตัดและสามารถประมวลผล chamfers ในสองทิศทางในเวลาเดียวกัน เมื่อเทียบกับหัวกัดลบมุมแบบขอบเดียวมีความเร็วและประสิทธิภาพในการประมวลผลที่สูงขึ้นสามารถลดระยะเวลาการประมวลผลได้อย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพการผลิต

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับสถานการณ์ที่ต้องลบมุมพื้นผิวตรงข้ามสองพื้นผิวในเวลาเดียวกันเช่นการลบมุมปลายทั้งสองของชิ้นส่วนเพลาบางส่วนหรือการลบมุมส่วนสี่เหลี่ยมทั้งสองด้านที่อยู่ติดกัน

3.เครื่องตัดแบบเกลียวสามด้าน

คุณสมบัติ: สามารถทำงานของพื้นผิวการตัดหลายแบบได้ในเวลาเดียวกันผลการตัดเหมาะมากขึ้นและประสิทธิภาพการประมวลผลจะดีขึ้นอย่างมาก อย่างไรก็ตามเนื่องจากโครงสร้างที่ค่อนข้างซับซ้อนและความต้องการในกระบวนการผลิตที่สูงต้นทุนการประมวลผลจึงสูงเช่นกัน

สถานการณ์ที่เกี่ยวข้อง: มักใช้สำหรับชิ้นงานบางชิ้นที่มีรูปร่างซับซ้อนมากขึ้นซึ่งต้องลบมุมพื้นผิวหลายแบบพร้อมกันเช่นฟันผุของแม่พิมพ์ชิ้นส่วนเครื่องจักรกลที่ซับซ้อนฯลฯ

4.เครื่องตัดมุมหลายขอบ (เช่นเครื่องตัดสี่ขอบ)

คุณสมบัติ: เรียกอีกอย่างว่าเครื่องตัดฟันหลายซี่ที่มีความลึกในการประมวลผลขนาดใหญ่กระบวนการตัดที่ราบรื่นและสามารถทนต่อแรงตัดขนาดใหญ่ได้ เนื่องจากขอบจำนวนมากจำนวนการตัดที่ใช้ร่วมกันโดยแต่ละขอบมีขนาดค่อนข้างเล็กดังนั้นการสึกหรอของเครื่องมือจึงค่อนข้างสม่ำเสมอและอายุการใช้งานยาวนาน

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับการลบมุมของรูขนาดเส้นผ่าศูนย์กลางขนาดใหญ่และสถานการณ์การผลิตจำนวนมากที่มีความต้องการประสิทธิภาพการประมวลผลสูงเช่นการลบมุมของรูในบล็อกกระบอกสูบเครื่องยนต์รถยนต์

5. เครื่องมือลบมุมรูด้านใน

คุณสมบัติ: ประกอบด้วยแถบเครื่องมือใบมีดและร่องปิดแบบยืดหยุ่นปลายด้านหน้าเป็นคู่มือการเข้าหลุมปลายด้านหน้าของใบมีดคือ45องศาปลายด้านในคือ33องศาและรอยเป็น6องศา ง่ายต่อการหนีบและสามารถใช้ได้กับอุปกรณ์การประมวลผลแบบหมุนเกือบทั้งหมด มีการใช้งานที่หลากหลายและสามารถประมวลผลรูได้ตั้งแต่0.8มม. ถึง25มม. สามารถประมวลผลครีบที่ด้านหลังของรูและครีบข้ามรูได้อย่างมีประสิทธิภาพ

สถานการณ์ที่เกี่ยวข้อง: ส่วนใหญ่จะใช้สำหรับการลบมุมและการลบคมของรูด้านในของชิ้นส่วนเครื่องจักรกลต่างๆ มันถูกใช้กันอย่างแพร่หลายในการประมวลผลของชิ้นส่วนในการบิน, อุตสาหกรรมทหาร, รถยนต์และอุตสาหกรรมอื่นๆเช่น Chamfering ของหลุมผนังด้านในของบล็อกกระบอกสูบเครื่องยนต์, การลบมุมของรูทะลุของกระบอกสูบและทรงกลมฯลฯ

6.เครื่องตัดลบคมและลบมุม

คุณสมบัติ: ใช้ใบมีดหมุนความเร็วสูงผ่านการตัดที่แม่นยำเพื่อให้บรรลุการเปลี่ยนแปลงที่ราบรื่นและการปรับมุมของชิ้นงานด้วยข้อดีของความแม่นยำสูงประสิทธิภาพสูงความปลอดภัยที่ดีฯลฯใบมีดทำจากวัสดุคาร์ไบด์ที่มีความต้านทานการสึกหรอที่ดีเยี่ยมและทนต่อแรงกระแทก

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับชิ้นงานของวัสดุต่างๆรวมทั้งโลหะพลาสติกเซรามิกฯลฯ., ใช้กันอย่างแพร่หลายในรถยนต์การบินอิเล็กทรอนิกส์ทางการแพทย์พลังงานใหม่การขนส่งรางและอุตสาหกรรมอื่นๆใช้เพื่อขจัดครีบบนพื้นผิวของชิ้นงานและทำการลบมุมเพื่อปรับปรุงคุณภาพและอายุการใช้งานของชิ้นงาน

7.การลบคมและเครื่องตัดลบมุมแบบลอยตัว

คุณสมบัติ: สามารถชดเชยระหว่างรูปร่างจริงของชิ้นงานและโปรแกรมได้โดยอัตโนมัติ ผ่านกลไกลอยตัวของที่จับเครื่องมือก็สามารถเคลื่อนที่ไปตามขอบที่ไม่สม่ำเสมอของชิ้นงานสำหรับการประมวลผลเพื่อให้เครื่องมือมีการชดเชยขอบ5-10มม. ความดันที่ขอบของชิ้นงานสามารถปรับได้ผ่านกลไกการปรับภายในผู้ถือเครื่องมือมีข้อดีของการบำรุงรักษาฟรีฟีดสูงและความเร็วสูงและขนาด Chamfering สม่ำเสมอ

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับการประมวลผลชิ้นงานที่มีรูปทรงไม่สม่ำเสมอและพื้นผิวที่ไม่เรียบ สามารถปรับปรุงความแม่นยำในการประมวลผลและประสิทธิภาพในการประมวลผล CNC ได้อย่างมีประสิทธิภาพและลดการแทรกแซงด้วยตนเอง

8.เครื่องตัดลบมุมชนิดพิเศษอื่นๆ

(1) เครื่องตัดลบมุมแบบเกลียว

คุณสมบัติ: ด้วยการออกแบบใบมีดเกลียวที่เป็นเอกลักษณ์จึงมีประสิทธิภาพคมและทนทาน ความคมชัดที่ยอดเยี่ยมสามารถทำงานลบมุมได้อย่างรวดเร็วและแม่นยำปรับปรุงประสิทธิภาพการผลิตอย่างมาก ความทนทานของมันช่วยยืดอายุการใช้งานของเครื่องมือและลดความถี่และค่าใช้จ่ายของการเปลี่ยนเครื่องมือนอกจากนี้ยังเหมาะสำหรับวัสดุที่หลากหลายเช่นทองแดงอลูมิเนียมเหล็กสแตนเลสโลหะผสมไททาเนียมและวัสดุชุบแข็ง

สถานการณ์ที่เกี่ยวข้อง: ทำงานได้ดีในการประมวลผลชิ้นส่วนเครื่องยนต์และชิ้นส่วนระบบส่งกำลังในด้านการผลิตยานยนต์ เช่นเดียวกับการประมวลผลที่มีความแม่นยำสูงของชิ้นส่วนที่ซับซ้อนในการบินและอวกาศและการผลิตเครื่องมือที่มีความแม่นยำ

(2) เครื่องตัดมุมปรับมุมได้

คุณสมบัติ: มุมลบมุมสามารถปรับได้ง่ายภายในช่วงมุมที่กำหนด ตัวอย่างเช่นเครื่องตัดลบมุม C-Type ของ Big daishowa สามารถปรับได้ภายในช่วง5 °-85 ° ซึ่งสามารถลดจำนวนเครื่องมือที่ใช้ในการประมวลผลและเวลาในการประมวลผลเครื่องตัดลบมุมแบบไซโคลนขนาดเล็กยังมีฟังก์ชันสามประการของใบมีด4ใบเส้นผ่านศูนย์กลางใบมีดขนาดเล็กและการเคลือบแบบใหม่ซึ่งช่วยปรับปรุงประสิทธิภาพการประมวลผลอย่างมาก

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับชิ้นงานและสถานการณ์การประมวลผลต่างๆที่ต้องลบมุมในมุมต่างๆและมีความเก่งกาจและความยืดหยุ่นสูง

(3) Micro Chamfering TOOL

คุณสมบัติ: โดยทั่วไปเป็นเครื่องมือลบมุมด้านหน้าและด้านหลังที่ทำจากซีเมนต์คาร์ไบด์มีเส้นผ่าศูนย์กลางขนาดเล็กมาก นอกจากนี้ยังสามารถทำการลบมุมด้านหน้าและด้านหลังบนรูปร่างชิ้นงานที่ซับซ้อนซึ่งสะดวกสำหรับการลบมุมขอบชิ้นงานในตำแหน่งที่ลึกกว่าและด้านหลังของรูเจาะ ขนาดคอยาวได้รับมาตรฐานและปลายเครื่องมือมักจะเคลือบด้วยโครเมียมไนไตรด์ที่มีความทนทานต่อการเชื่อมสูง

สถานการณ์ที่เกี่ยวข้อง: ส่วนใหญ่ใช้สำหรับการประมวลผลชิ้นส่วนขนาดเล็กและความแม่นยำหรือ Chamfering ในพื้นที่จำกัดเช่นชิ้นส่วนอิเล็กทรอนิกส์ชิ้นส่วนเครื่องจักรกลขนาดเล็ก, ฯลฯ
