วิธีจัดแนวเครื่องตัด T-Slot？

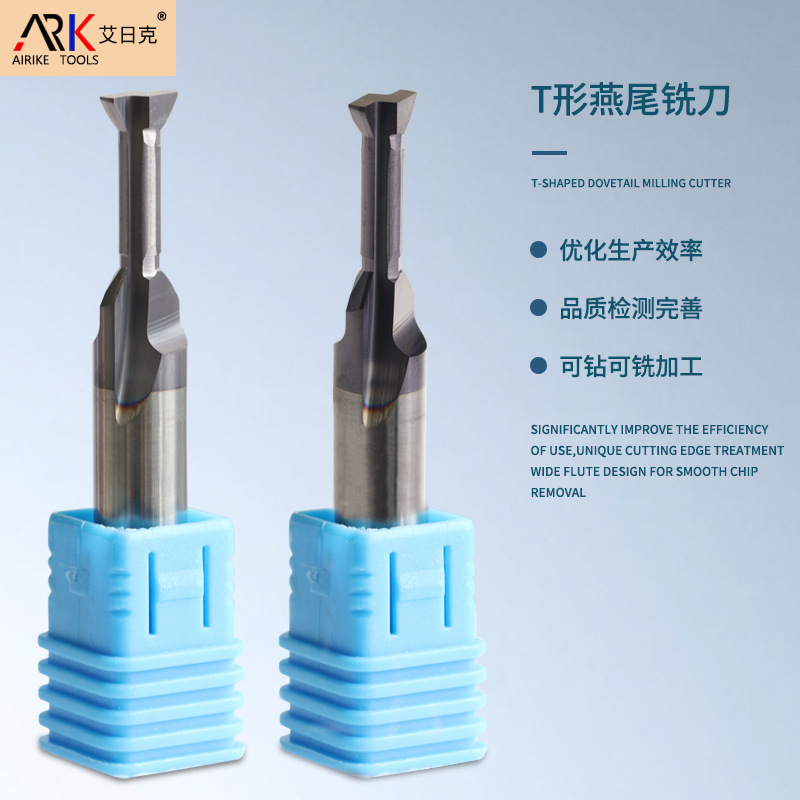

คัตเตอร์ T-slot หรือที่เรียกว่าคัตเตอร์กัด T-slot หรือครึ่งวงกลมคัตเตอร์มิลลิ่งเป็นเครื่องมือสำคัญสำหรับการตัดเฉือนร่องตัว T และร่องด้านข้าง มีการใช้กันอย่างแพร่หลายในการผลิตแม่พิมพ์และการแปรรูปทางกล การจัดตำแหน่งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจในความแม่นยำและประสิทธิภาพของเครื่องจักร คุณรู้วิธีจัดตำแหน่งคัตเตอร์ T-slot หรือไม่?

วิธีการเฉพาะมีดังนี้:

I. การเตรียมการก่อนการจัดแนว

ตรวจสอบความถูกต้องและเสถียรภาพของสปินเดิลของเครื่องมือกลเพื่อป้องกันการหลวมหรือการโยกเยก ทำความสะอาดเครื่องมือและฟิกซ์เจอร์ ขจัดน้ำมันและสิ่งปนเปื้อน เตรียมเครื่องมือเสริม เช่น พรีเซตเครื่องมือ ไดอัลอินดิเคเตอร์ และบล็อคเกจ เพื่อวางรากฐานสำหรับการตั้งค่าเครื่องมือที่แม่นยำ

ครั้งที่สอง ขั้นตอนการตั้งค่าเครื่องมือพื้นฐาน

ขั้นแรก ให้ติดตั้งเครื่องมือ ติดตั้งอย่างปลอดภัยตัวตัดช่องตัว Tr บนสปินเดิลเพื่อป้องกันการคลายระหว่างการตัดเฉือน

ประการที่สอง การวางแนวเครื่องมือ: ปรับตำแหน่งของเครื่องมือโดยใช้ตัวบอกสถานะหรืออุปกรณ์ตั้งค่าเครื่องมือเพื่อให้สอดคล้องกับการอ้างอิงการตัดเฉือนชิ้นงาน ซึ่งเป็นขั้นตอนสำคัญในการตั้งค่าเครื่องมือ

ประการที่สาม การตั้งค่าความสูงของเครื่องมือ: กำหนดความลึกของการตัดตามความต้องการในการตัดเฉือน เพื่อให้แน่ใจว่าความลึกของร่องตรงตามข้อกำหนดการวาด

ที่สาม เทคนิคการตั้งค่าเครื่องมือสำหรับสถานการณ์ต่างๆ

สำหรับการตัดเฉือนช่อง T มาตรฐาน ให้ใช้วิธีการตั้งค่าเครื่องมือโดยตรง กำหนดตำแหน่งผ่านการตรวจสอบด้วยภาพและการวัดอย่างง่าย การตัดเฉือนร่องสลักที่มีความแม่นยำสูงต้องใช้การตั้งค่าเครื่องมือที่แม่นยำโดยใช้เครื่องมือตั้งค่าล่วงหน้าหรือตัวบ่งชี้หน้าปัด ซอฟต์แวร์เช่น UG สามารถจำลองเส้นทางเครื่องมือสำหรับการกัดที่กำหนดไว้ล่วงหน้าจากล่างขึ้นบน รองรับการตัดเฉือนร่องที่ซับซ้อนเพื่อเพิ่มประสิทธิภาพและความแม่นยำ

IV. ข้อควรระวัง

ตรวจสอบให้แน่ใจเสมอว่าการจับยึดเครื่องมือมีความปลอดภัย เพื่อป้องกันไม่ให้ปัญหาด้านคุณภาพหรือความปลอดภัยหลุดออก ทำการตั้งค่าเครื่องมืออย่างเบาๆ เพื่อหลีกเลี่ยงไม่ให้เครื่องมือหรือชิ้นงานเสียหาย รักษาสภาพแวดล้อมการตั้งค่าเครื่องมือให้สะอาด สำหรับการตัดเฉือนที่มีความแม่นยำสูง ให้ดำเนินการในสภาพแวดล้อมที่มีการควบคุมอุณหภูมิเพื่อลดผลกระทบจากความร้อนต่อความแม่นยำ

โดยรวมแล้ว การตั้งค่าเครื่องมือสำหรับหัวกัดร่องตัว T เป็นงานทางเทคนิคขั้นสูงที่ผู้ปฏิบัติงานต้องมีความรู้ระดับมืออาชีพและประสบการณ์เชิงปฏิบัติอย่างกว้างขวาง

ด้วยการเรียนรู้วิธีการและเทคนิคการตั้งค่าเครื่องมือที่ถูกต้อง เราเชื่อว่าคุณสามารถเพิ่มคุณภาพและประสิทธิภาพของการตัดเฉือน ยืดอายุการใช้งานเครื่องมือ และสร้างผลประโยชน์ทางเศรษฐกิจที่มากขึ้นให้กับองค์กรของคุณได้อย่างมีประสิทธิภาพ
